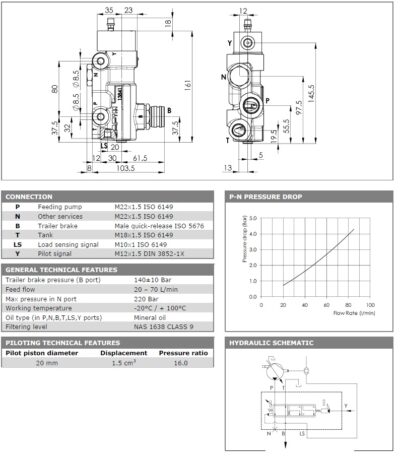

Zavorni ventil LS za sisteme z LS variabilno črpalko:

Primeren za mineralno zavorno olje,
Priključki P in N sta M22x1,5 , priključek T je M18x1,5 , priključek LS je M10x1 in pilot Y je M12x1,5,
Max. delovni tlak na priključku N je 220 bar,
Območje pretoka 20-70 L/min,
Razmerje krmilnega tlaka 1:16.

Potrebuje krmilni tlak 8.8 bar na zavornem pedalu (linija do priključka Y), da bi dosegli tlak 140 barov na liniji (priključek B) od zavornega ventila do zavornega cilindra. (Ta tlak na zavornem pedalu mora biti izmerjen pri skrajnem položaju zavornega pedala)

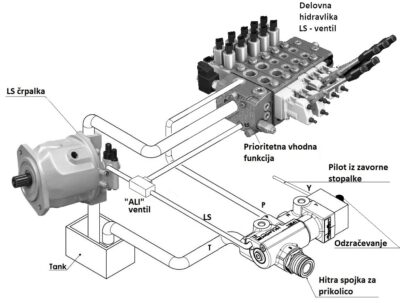

Vezava:

Priključek P je vezan na črpalko, T na rezervoar, LS povezati z dodatno vgrajenim “ALI” ventilom na obstoječo LS cev, Y pa se veže na isto cev pod zavorno stopalko.
N je začepljen toda v primeru, da je pretok manjši od 70 l/min in tlak manjši od 220 barov se lahko koristi priključek N za nadaljevanje v delovno hidravliko. V tem primeru deluje zavorni ventil tudi kot prioriteta.
