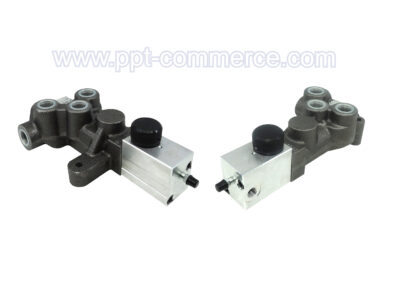

Zavorni ventil z mehansko nastavitvijo zavornega učinka za mineralno zavorno olje

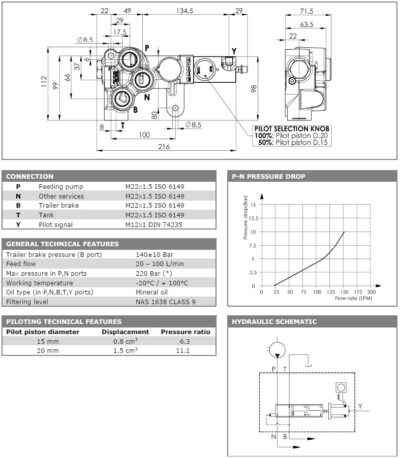

Karakteristike za zavorni ventil z mehansko nastavitvijo zavornega učinka:

• Primeren za mineralno zavorno olje,
• Priključki M22x1,5 (krmilni M12x150),
• Max. tlak na priključku P in N: 220bar,
• Območje pretoka 20-100 L/min,
• Razmerje krmilnega tlaka 1:11.1 pri nastavitvi zavornega učinka za polno prikolico (100%) in 1:6,3 za pol prazno prikolico (50%).

Pri gumbu nastavljenemu na 100% potrebujemo krmilni tlak 12.6 bar na zavornem pedalu (linija do priključka Y), da bi dosegli tlak 140 barov na liniji (priključek B) od zavornega ventila do zavornega cilindra. (Ta tlak na zavornem pedalu mora biti izmerjen pri skrajnem položaju zavornega pedala)
